Conectores de potencia

Powerlock – Powersafe

Los conectores Powerlock / Powesafe son usados para la distribución trifásica, conectando los cables de potencia individualmente. Los cuerpos están fabricados de un material termoplástico retardante de la llama de alta resistencia a la abrasión y al impacto. Los procedimientos de fijación son rápidos y fáciles.

Características

Corriente de hasta para Powerlock 660A y PowerSafe hasta 800A
Cables hasta 300 mm². de sección
Estanqueidad IP 67 (conectados)•Contacto multipunto, con baja fuerza de inserción.
Fijación del cable a los contactos: engastado, con tornillos, perno roscado.
Protección frontal de los contactos para prevenir manipulaciones fortuitas con carga.

Están disponibles en cuatro formatos estándar:

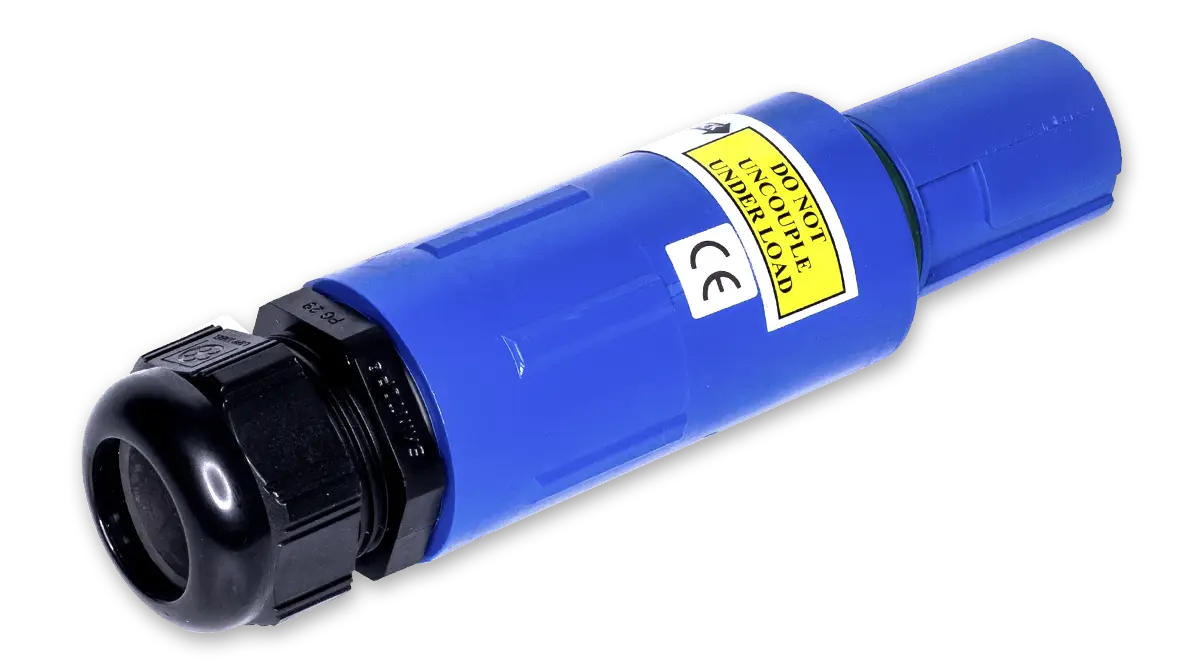

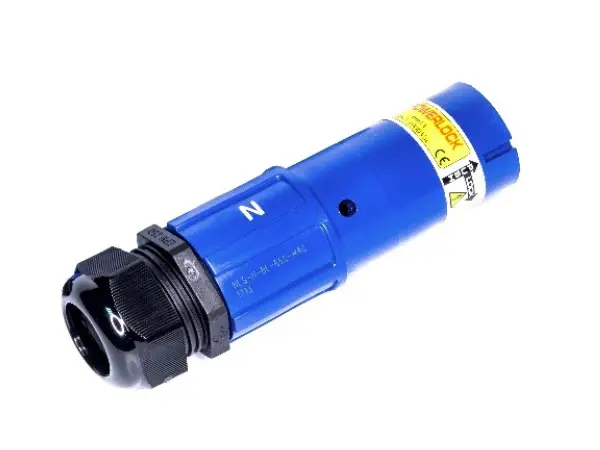

Dos son conectores emisores (suministrados con un contacto macho aislado frontalmente), uno para montaje en panel y otro como conector aéreo (NPS y NLS) (TMLD Y TMLS.)

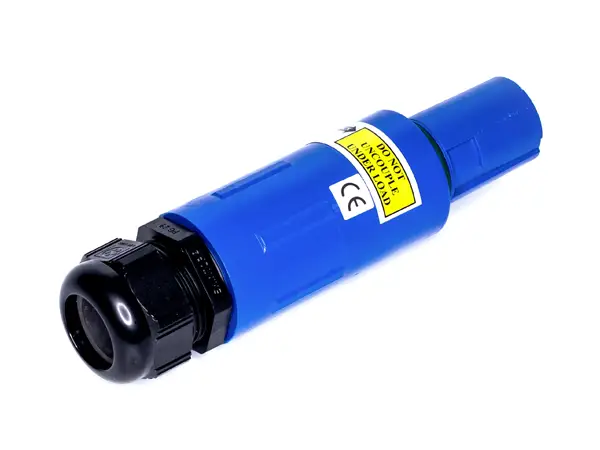

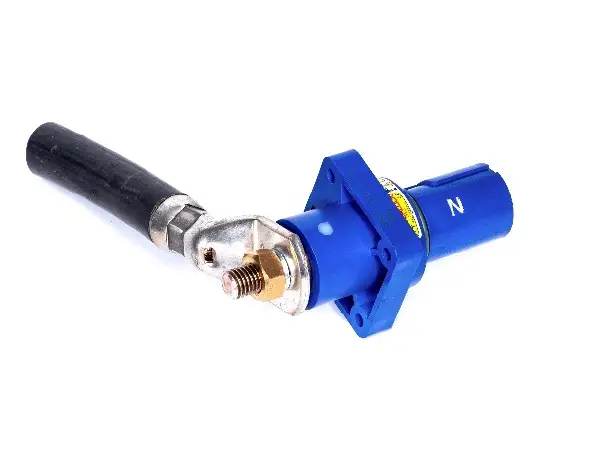

Los otros dos son conectores receptores (suministrados con un contacto hembra con sistema de seguridad frontal para impedir un toque accidental y un bloqueo mecánico), uno para montaje en panel y otro como conector aéreo (NPD y NLD) (TMLD Y TMLS).

Están equipados con un código de color para cada conductor y con un posicionador que evita toda conexión errónea. Un bloqueo mecánico evita una desconexión intencionada o accidental con carga.

Prioridad al marcaje:

Cada uno de los 5 conectores unipolares posee su particular disposición en las ranuras de conexión yendo marcado según ésta (T, N, L1, L2 y L3), de este modo se imposibilita el conexionado con el que no es de su familia, es decir, Neutro con Neutro nunca con otro (ni Tierra ni L1, L2 ni L3). Esta codificación es preferente e independiente de la de los colores pudiéndose dar el caso de conectarse dos L2 de diferente color.

Aplicaciones:

Iluminación, industria, robótica, grupos electrógenos, ferroviario, etc.

Datos técnicos

Tabla de datos técnicos

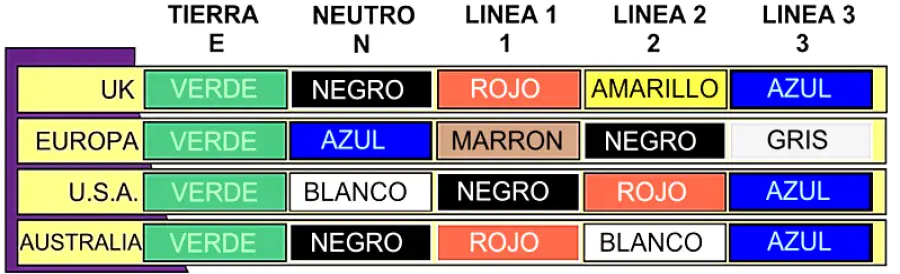

Código de colores

*Versiones de contacto atornillado disponibles hasta 150 mm2, manguitos de reducción disponibles para cable de tamaño 25, 35, 50, 70 y 95 mm2. También disponibles capuchones y accesorios, pregunte por los detalles.

** Prensaestopas mayores bajo petición.

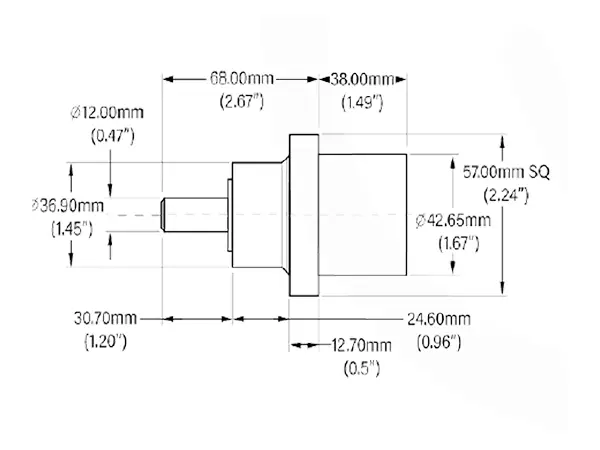

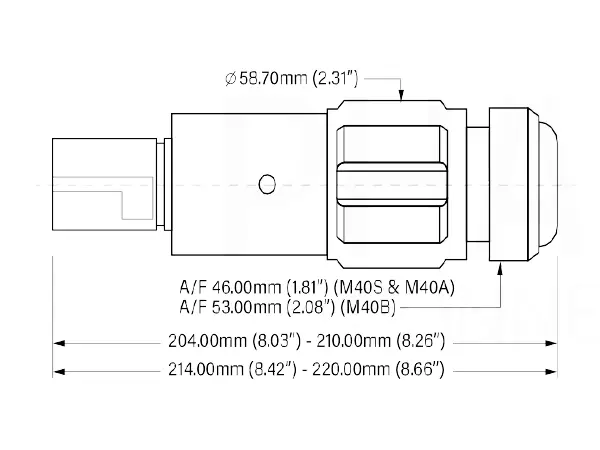

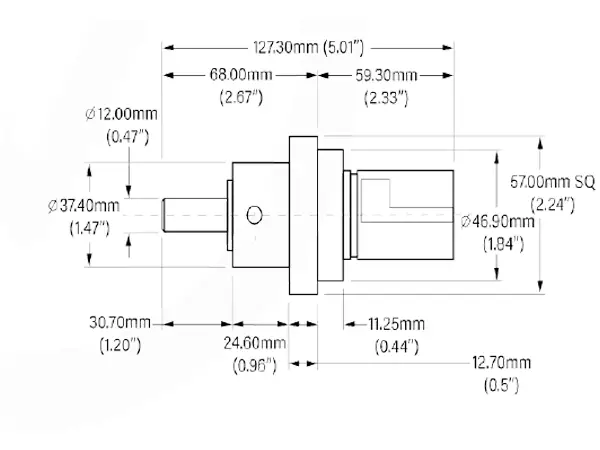

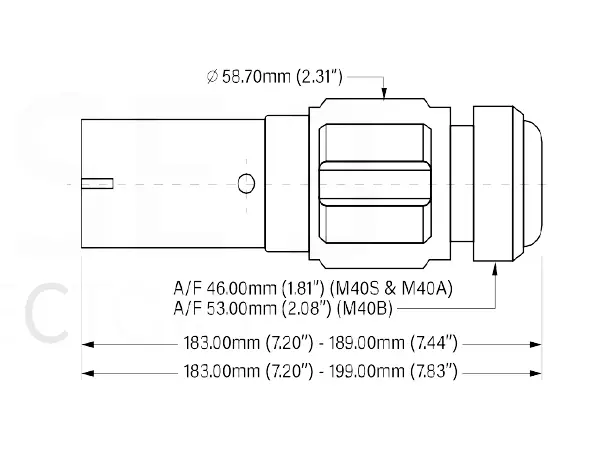

Esquemas
